Magnetscheibenkupplungen ermöglichen eine berührungslose Drehmomentübertragung durch nicht-magnetische Trennwände. Sie bestehen aus zwei gegenüberliegenden Scheiben, die mit starken Seltene-Erden-Magneten ausgestattet sind, und übertragen das Drehmoment über einen Luftspalt. Diese Kupplungen gleichen Fluchtwinkelfehler bis zu 3° und Parallelversätze bis zu 6 mm aus. Typische Anwendungen umfassen den Antrieb von Pumpen, Rührwerken oder Kompressoren in geschlossenen Flüssigkeitsbehältern sowie den Einsatz in Unterwasser-Robotik. Der Standard-Arbeitstemperaturbereich liegt zwischen -40 und +140 °C, mit Sonderausführungen bis zu +280 °C.
Beschreibung
- Berührungslose Drehmomentübertragung durch nicht-magnetische Wandungen
- Einsatzgebiete:
- Antrieb von Pumpen, Rührwerken oder Kompressoren in geschlossenen Flüssigkeitsbehältern
- Antrieb von Ventilatoren in geschlossenen Behältern mit Gasen oder Dämpfen
- Kraftübertragung zu Unterwasser-Roboterarmen
- Übertragung von Anzeigevorgängen auf Rundskalen in einem anderen Medium
- Vermeidung von Motorvibrationsübertragungen
- Abkopplung von Gewichtseinflüssen bei Wiegevorgängen
- Standard-Arbeitstemperaturbereich: -40 bis +140 °C (Sonderausführung bis +280 °C)
- Ausgleich von Fluchtwinkelfehlern bis zu 3° und Parallelversatz bis zu 6 mm
- Gefertigt aus Edelstahl (Material: 1.4005 / 1.4305 / 1.4401)
- Lasergeschweißte SW-Typen sind salzwasserbeständig und aus 1.4401 gefertigt
- Verfügbar in Größen von MTD-0.2 bis MTD-50
- MTD-0.2 bis MTD-12 ab Lager vorrätig; MTD-20 bis MTD-50 auf Anfrage
- Lieferung als einzelne Kupplungshälften; angegebenes Gewicht schließt Magnete ein
- Übertragung durch Wandungen funktioniert nur bei nicht-magnetischen Materialien
- Magnetscheiben auch als Bestandteile von Hysteresebremsen einsetzbar
- Einfache, flache Bauart ermöglicht vielseitige Anwendungen
- Hohe Effizienz bei der Drehmomentübertragung
- Wartungsfreier Betrieb durch verschleißfreie Technologie
- Einfache Integration in bestehende Systeme
- Hohe Zuverlässigkeit und Langlebigkeit
- Umfangreiche Dokumentation und Support verfügbar
- 3D-Modelle in STEP-Format für die Konstruktionsintegration verfügbar
- Anpassbar an spezifische Kundenanforderungen
Optional
- Verschiedene Baugrößen und Drehmomentbereiche
- Lasergeschweißte Ausführungen (SW-Typen) für erhöhte Beständigkeit
- Spezielle Ausführungen für hohe Temperaturen oder besondere Umgebungsbedingungen

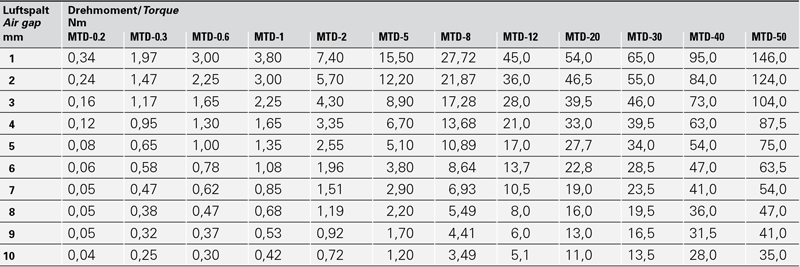

Drehmomente
Axiale Kräfte
