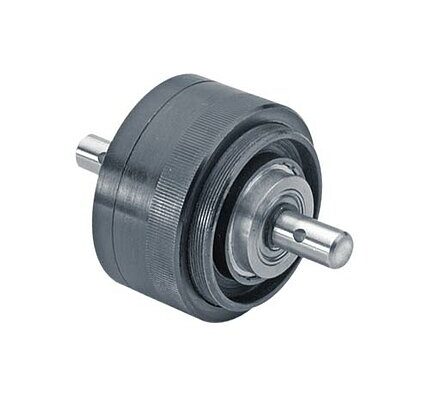

Drehmomentbegrenzer sorgen für eine präzise Begrenzung des Drehmoments und schützen Antriebskomponenten vor Überlast. Sie bieten konstante Leistung unabhängig von der Drehzahl.
Details
- Nutzt magnetische Eigenschaften von Weicheisen
- Dauermagnet ersetzt Induktionsspule
- Magnetfeld beeinflusst Pulver, das Rotor mit äußerer Polmasse verbindet
- Regulierbarer Shuntring zur Anpassung des Magnetflusses
- Konstantes Drehmoment unabhängig von Drehzahl
- Maximale Drehzahl: 1.500 U/min
- Anwendungsbereiche:
- Luftfahrt
- Datenverarbeitung
- Medizinische Geräte
- Werkzeugmaschinen
- Metallurgie
- Textilmaschinen
- Prüfwesen
- Karton- und Papierverarbeitung
- Verarbeitung von Polyethylenfolien
- Drahtzieherei
- Kabeltechnik
- Verpackung
- Funktionen:
- Dauerbremsung bei konstantem Drehmoment
- Begrenzung des übertragenen Drehmoments
- Schutz und Sicherung der Übertragungsorgane
- Einstellung und Markierung
- Sperrschutz
- Lastnachbildung
Optional
- Verschiedene Typen mit spezifischen Drehmomenten und Wärmeverlustleistungen
- Zubehör für spezifische Anwendungen
- Anpassbare Einbau- und Betriebshinweise
- 3D-Modelle für individuelle Konstruktionsanforderungen
Technische Daten
Typ | Übertragbare Drehmomente (Nm) |
Wärmeverlust- leistung bei 100% Betrieb (W) |
Maße und Daten | Bestell-Nr. | 3-D | |
LC 0 | 0,02 | 0,06 | 8 | 807.326.01 | STEP | |
LC 1 | 0,05 | 0,15 | 8 | 807.326.02 | STEP | |
LC 3 | 0,12 | 0,3 | 8 | 807.326.03 | STEP | |
LC 10 | 0,3 | 1 | 25 | 807.341.01 | STEP | |
LC 20 | 0,6 | 2 | 25 | 807.341.02 | STEP | |
LC 50 | 2 | 6 | 75 | 807.355.01 | STEP | |
LC 100 | 4 | 12 | 75 | 807.355.02 | STEP | |
LC 150 | 5 | 15 | 500 | 806.208.01 | STEP | |
LC 300 | 15 | 40 | 500 | 806.208.02 | STEP | |
LC 500 | 25 | 65 | 500 | 806.208.03 | STEP | |
LC 700 | 30 | 85 | 500 | 806.208.04 | STEP |
