Ausgestattet mit einer einseitigen Welle, sind diese Hysteresebremsen ideal für Anwendungen mit begrenztem Bauraum. Sie gewährleisten eine zuverlässige Drehmomentübertragung und lassen sich problemlos in bestehende Systeme integrieren.
Stromgeregelte Hysteresebremsen
Hysteresebremsen Standard mit einseitiger Welle
Details
Die Hysteresebremsen sind ausgelegt für einen Temperaturbereich von -30 bis +85 °C.
- Präzise Drehmomentregelung durch stromgeregelte Hysteresetechnologie
- Drehmomentbereich: bis 30,2 Nm
- Maximale Drehzahlen: bis 20.000 U/min
- Verlustleistung (kontinuierlich): bis 600 W
- Arbeitsstrom: bis 1.070 mA
- Robuste Bauweise mit einseitiger Welle für vielseitige Montagemöglichkeiten
- Wartungsfreier Betrieb durch verschleißfreie Hysteresetechnologie
- Konstantes Drehmoment unabhängig von der Drehzahl
- Einfache Integration in bestehende Systeme
- Verschiedene Baugrößen für unterschiedliche Anwendungen
- Hohe Regelgenauigkeit und Reproduzierbarkeit
- Temperaturbeständigkeit für den Einsatz in unterschiedlichen Umgebungen
- Geringes Trägheitsmoment für dynamische Anwendungen
- Kompatibel mit verschiedenen Steuer- und Regelgeräten
- Hohe Zuverlässigkeit und Langlebigkeit
- Einsatz in verschiedenen Industriebereichen wie Maschinenbau, Automatisierung und Medizintechnik
- Umfangreiche Dokumentation und Support verfügbar
- 3D-Modelle in STEP-Format für die Konstruktionsintegration verfügbar
- Anpassbar an spezifische Kundenanforderungen
Optional
- Optionales Zubehör: Netzteil, Wellensicherungen, Messverstärker mit Datenlogger, Drehmomentsensor, Wellenklauenkupplungen
- Verschiedene Baugrößen und Drehmomentbereiche
- Anpassbare Wellen- und Flanschkonfigurationen
- Spezielle Ausführungen für hohe Temperaturen oder besondere Umgebungsbedingungen
Technische Daten
| Typ | Moment bei Arbeitsstrom (Nm) |
Arbeits- strom I1 (mA) |
Drehzahl max. 25°C ±10% (min-1) |
mögl. Verlustleistung (W) |
Downloads | |||
| unterbr. | kontin. | |||||||
| HB-3M-2 | 0,024 | 155 | 20000 | 20 | 5 | STEP | ||

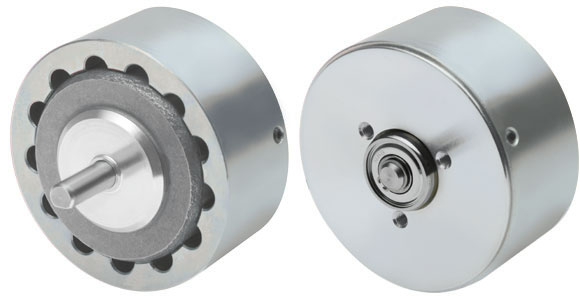

| HB-10M-2 | 0,095 | 143 | 20000 | 35 | 8 | STEP | ||
| HB-20M-2 | 0,150 | 232 | 20000 | 50 | 12 | STEP | ||
| HB-50M-2 | 0,380 | 270 | 15000 | 90 | 23 | STEP | ||
| HB-140M-2 | 1,200 | 270 | 12000 | 300 | 75 | STEP | ||
| HB-250M-2 | 2,300 | 289 | 10000 | 450 | 110 | STEP | ||
| HB-450M-2 | 3,800 | 473 | 8000 | 670 | 160 | STEP | ||
| HB-750M-2 | 6,200 | 410 | 7000 | 1000 | 200 | STEP | ||

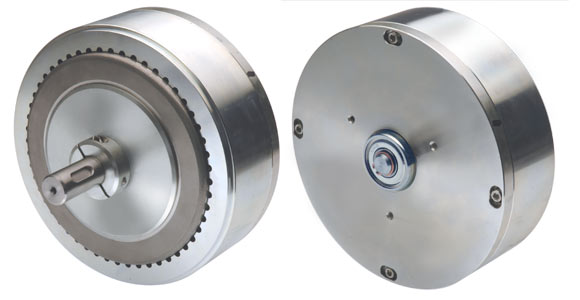

| HB-1750M-2 | 15,100 | 540 | 6000 | 2400 | 350 | STEP | ||
| HB-3500M-2 | 30,200 | 1070 | 6000 | 4800 | 600 | STEP | ||
Für technische Angaben übernehmen wir keine Gewährleistung.
Downloads
Datenblatt
Katalog
Zubehör
Einbau und Montage
Typenauswahl
Produktbeispiele
HB-3M-2, HB-10M-2, HB-20M-2, HB-50M-2, HB-140M-2, HB-250M-2, HB-450M-2, HB-750M-2, HB-1750M-2, HB-3500M-2
