Diese Hysteresebremsen verfügen über eine druckluftgekühlte Konstruktion, die eine effektive Wärmeabfuhr ermöglicht. Dies prädestiniert sie für Anwendungen mit hohen Leistungsanforderungen und kontinuierlichem Betrieb.
Details
Die Hysteresebremsen sind ausgelegt für einen Temperaturbereich von -30 bis +85 °C.
- Präzise Drehmomentregelung durch stromgeregelte Hysteresetechnologie
- Drehmomentbereich: bis 29,0 Nm
- Arbeitsstrom: bis 1.070 mA
- Maximale Drehzahl: bis 12.000 U/min
- Mögliche Verlustleistung mit Luftkühlung: bis 5.300 W
- Luftzufuhr maximal: 6,0 bar
- Verfügbar mit einseitiger oder optional beidseitiger Welle
- Integrierter Temperaturfühler mit Schaltpunkt bei 80 °C
- Wartungsfreier Betrieb durch verschleißfreie Hysteresetechnologie
- Konstantes Drehmoment unabhängig von der Drehzahl
- Einfache Integration in bestehende Systeme
- Verschiedene Baugrößen für unterschiedliche Anwendungen
- Hohe Regelgenauigkeit und Reproduzierbarkeit
- Temperaturbeständigkeit für den Einsatz in unterschiedlichen Umgebungen
- Geringes Trägheitsmoment für dynamische Anwendungen
- Kompatibel mit verschiedenen Steuer- und Regelgeräten
- Hohe Zuverlässigkeit und Langlebigkeit
- Einsatz in verschiedenen Industriebereichen wie Maschinenbau, Automatisierung und Medizintechnik
- Umfangreiche Dokumentation und Support verfügbar
- 3D-Modelle in STEP-Format für die Konstruktionsintegration verfügbar
- Anpassbar an spezifische Kundenanforderungen
Optional
- erschiedene Baugrößen und Drehmomentbereiche
- Anpassbare Wellen- und Flanschkonfigurationen
- Spezielle Ausführungen für hohe Temperaturen oder besondere Umgebungsbedingungen
Technische Daten
| Typ |
Moment |
Arbeits- |
Drehzahl max. 25°C |
mögl.Verlustleistung mit Luft (W) |
Luft- |
Maße |
3-D Download | |
| unterbr. | kontin. | |||||||
AHB-140M-2(DS)-T |
1,2 | 270 | 12000 | 1200 | 1200 | 6,0 | STEP | |
AHB-250M-2(DS)-T |
2,1 | 289 | 10000 | 1300 | 1300 | STEP | ||
AHB-450M-2(DS)-T |
3,6 | 473 | 8000 | 1800 | 1800 | STEP | ||
AHB-750M-2(DS)-T |
5,8 | 410 | 6000 | 2500 | 2000 | STEP | ||
AHB-1750M-2(DS)-T |
14,5 | 535 | 6000 | 2500 | 2200 | STEP | ||

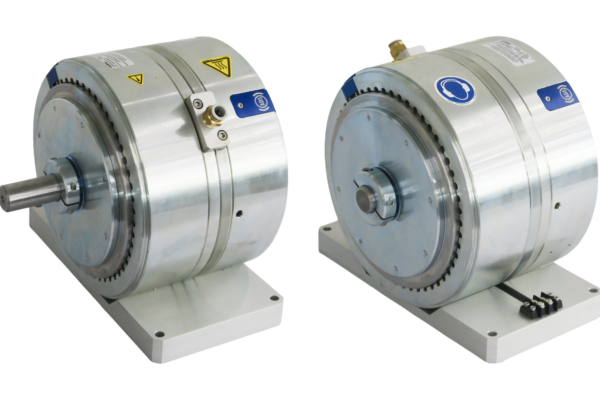

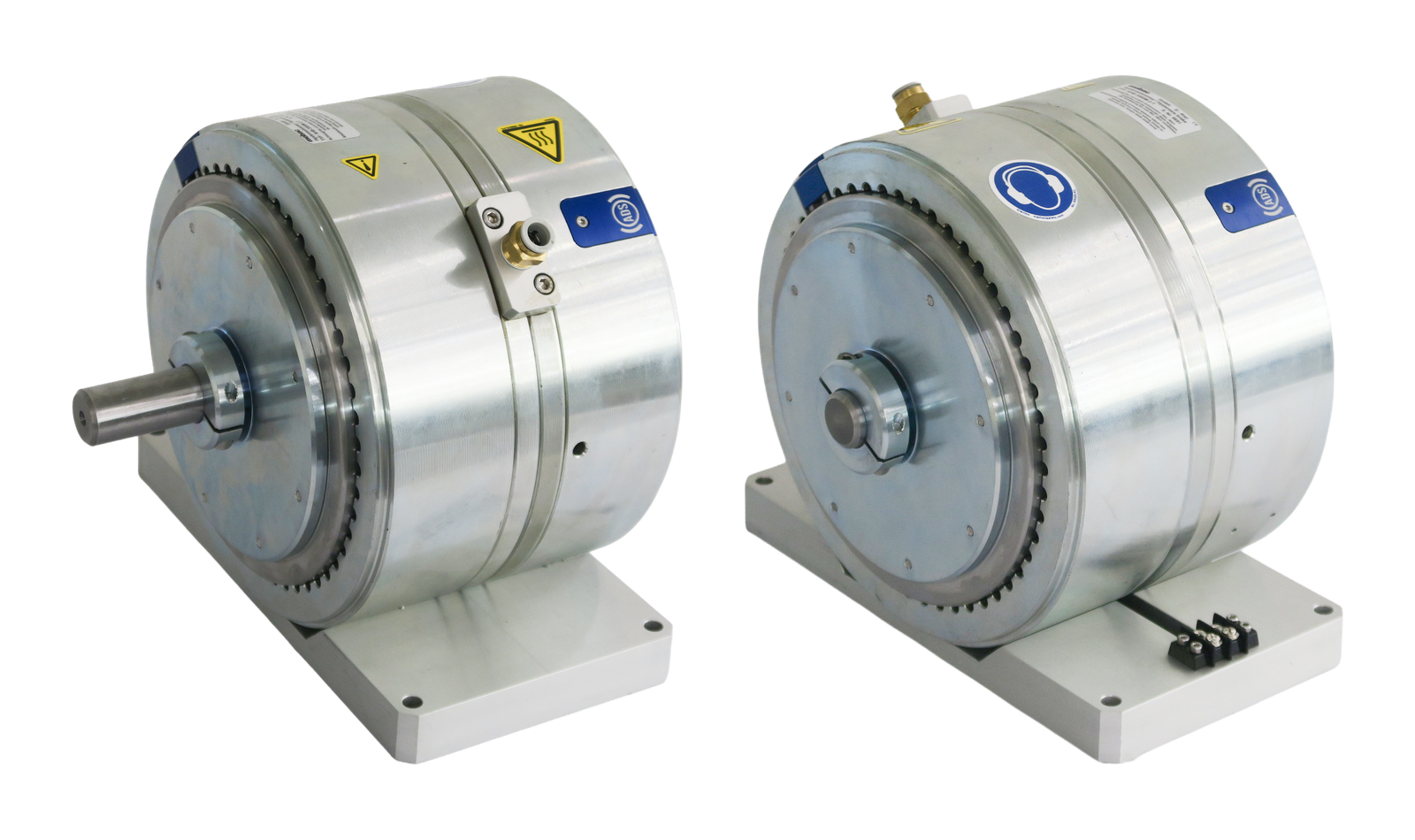

AHB-3500M-2(DS)-T |
29,0 | 1070 | 6000 | 5300 | 3000 | STEP | ||
(DS): optional mit beidseitiger Welle
(T): Die druckluftgekühlten Einheiten werden immer mit einem Temperaturfühler am Gehäuse ausgeliefert.
Der Fühler arbeitet als Öffnen-/Schliessen-Kontakt. Der Schaltpunkt liegt bei 80°C
Für technische Angaben übernehmen wir keine Gewähr.
Downloads
Datenblatt
Katalog
Zubehör
Einbau und Montage
Typenauswahl
Produktbeispiele

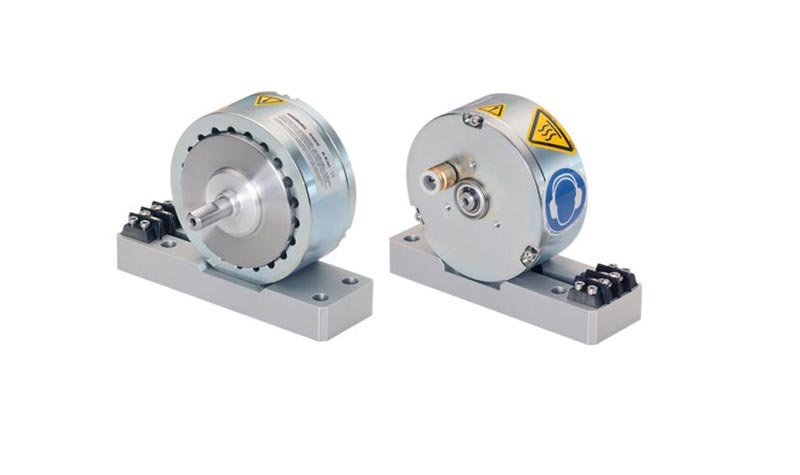

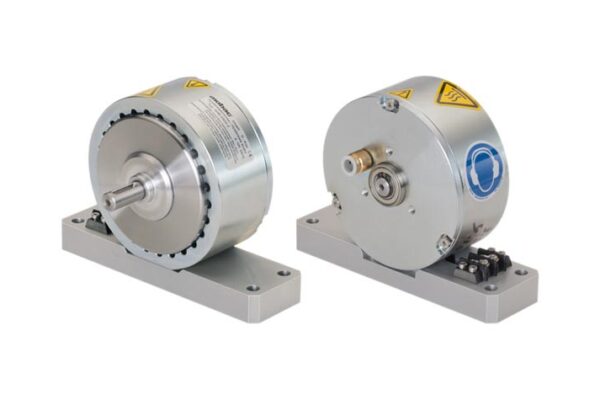

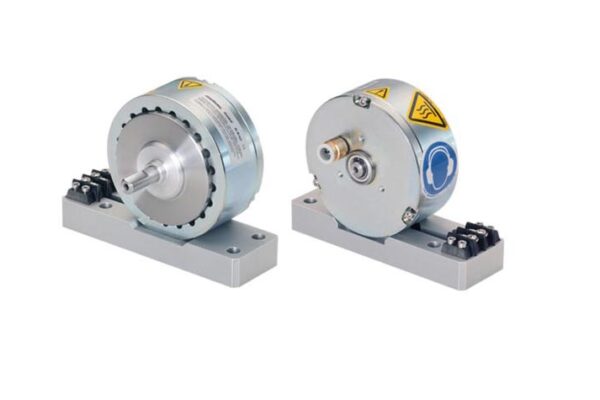

AHB-140M-2, AHB-250M-2, AHB-450M-2, AHB-750M-2, AHB-1750M-2, AHB-3500-M2
